Configuración de los separadores de PLC de casete (adaptores SC/APC de 11 puertos)
Dibujo en caseteEl tamaño de las piezas es de:mm)
Color diferente para los adaptadores de entrada y salida,Imagen sólo para referencia
1) el ODB 1:2, 1:8, 10 puertos
Opción de casete1: divisor 1:9 (50 1 puerto /50 8 puertos)
Opción de casete2: divisores 1:2 ((50/50), 1:8
Especificación del separador de PLC
Fuera 1x8 Fuera de la cascada
IL con conector (dB)No más14.5 4.1
RL con conector (dB)≥55
UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25
La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC
La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221
2) el ODB 1:2, 1:2, 1/8 ((30/70), 11puertos yODB 1:2, 1:2, 1:8 ((30/70) 11 o 14puertos/HUB/SUB
Opción de casete1 divisores 1:2 (70/30), 1:9 (50 1puerto/50 8 puertos)
Opción de cassette2 divisores 1:2 ((70/30), 1:2, 1:8
Especificación del separador de PLC
Fuera 1x8 Fuera Cascada Fuera Expansión
IL con conector (dB)No más20.5 2.2 10.1
RL con conector (dB)≥55
UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25
La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC
La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

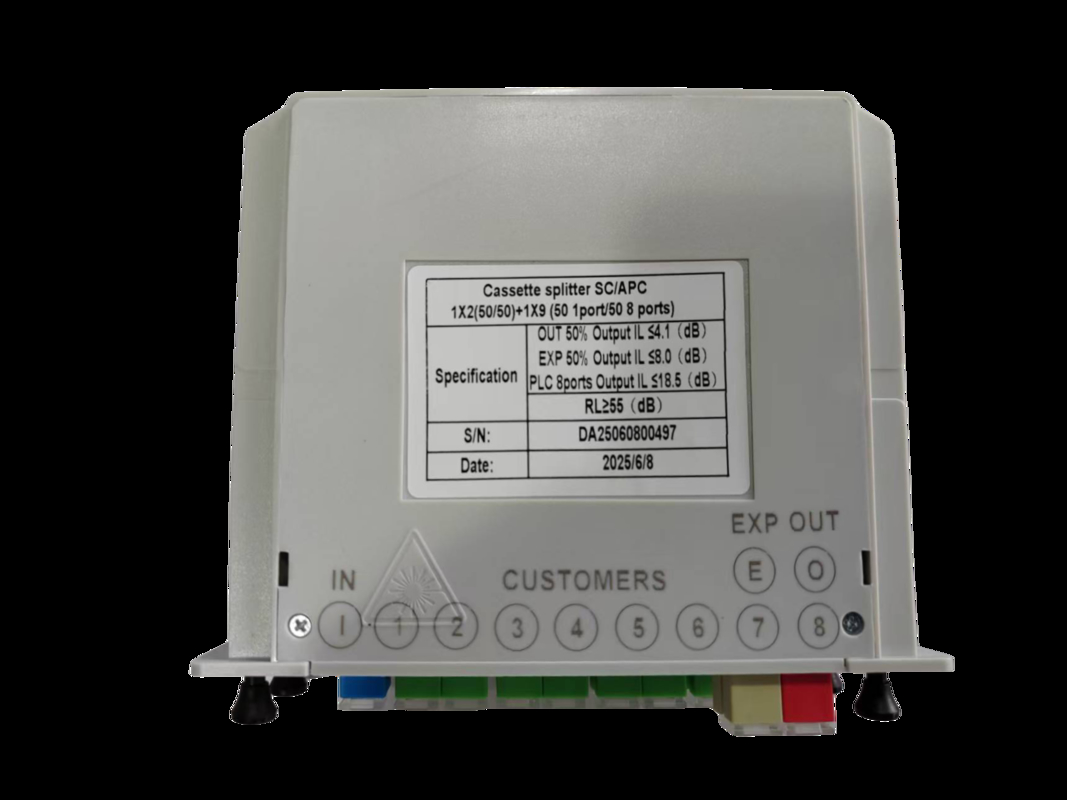

3) el ODB 1:2,1:2,1:8 ((50:50), 11 puertos
Opción de cassette1 divisores 1:2 ((50/50), 1:9 (50 1puerto/50 8 puertos)
Opción de casete2 divisores 1:2 ((50/50), 1:2, 1:8
Especificación del separador de PLC
Fuera 1x8 Fuera Cascada Fuera Expansión
IL con conector (dB)No más18.5 4.1 8.0
RL con conector (dB)≥55
UniformidadNo más0.8; Directiva≥55; Tipo de fibra G.657A1; Pérdida de entrada del adaptador (dB)No más0.25
La longitud de onda de funcionamiento (nm) 1260-1650 nm; adaptador SC/APC
La norma de conformidad Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221
4) el Caja de expansión
Divididor de casetes 1:8
