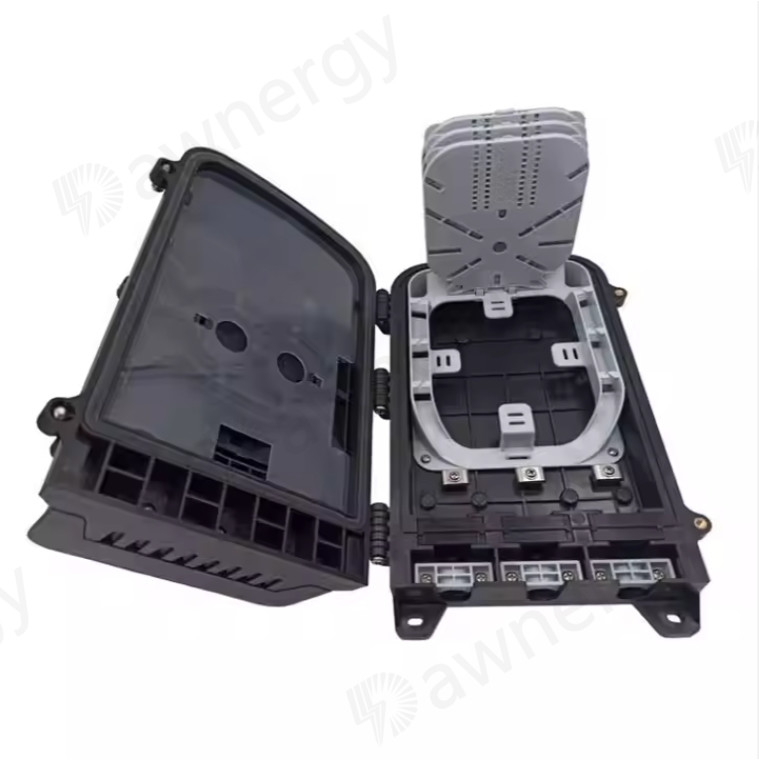

La caja de distribución de fibra óptica DA-FDB-16A2-PA-17

La caja de distribución de fibra óptica DA-FDB-16A2-PA-17

La caja de distribución de fibra óptica de Dawnergy se utiliza como punto de terminación para que el cable de alimentación se conecte con el cable de caída en el sistema de red de comunicación FTTx.La distribución se puede hacer en esta caja, y mientras tanto proporciona una sólida protección y gestión para la construcción de la red FTTx.

Apto para el splitter PLC de tipo Mini

Características

• Estructura cerrada total.
• Material: PP, a prueba de humedad, a prueba de agua, a prueba de polvo, antienvejecimiento, nivel de protección hasta IP65.
• Clamping para el cable de alimentación y el cable de caída, empalme de fibra, fijación, almacenamiento, distribución... etc. todo en uno.
• El cable, las trenzas y los cables de parche se mueven por sus propios caminos sin molestar el uno al otro, instalación de separadores PLC de tipo micro, mantenimiento fácil.
• El panel de distribución se puede voltear, el cable de alimentación se puede colocar por el puerto de expresión, fácil de mantener e instalar.
• Instalación de postes de apoyo/paredes, instalación de cables aéreos, adecuada tanto para uso en interiores como en exteriores.

Aplicaciones

• Redes de acceso FTTH
• Redes de telecomunicaciones
• Redes de área local

Especificaciones

1. Especificación ambiental

Temperatura de trabajo: -40°C+85°C

Humedad relativa: ≤ 85% ((+30°C)

Presión atmosférica: 70 KPa ≈ 106 Kpa

2. Especificación técnica a prueba de truenos

• El dispositivo de puesta a tierra está aislado con el armario, la resistencia de aislamiento es inferior a 2 MΩ/500V (DC)
• La tensión de resistencia entre el dispositivo de puesta a tierra y el armario no será inferior a 3000 V ((DC) /min, sin pinchazos, sin flashover

Vías de cable

(Figura 2)

Instalación

1Instalaciones de pared

Perfora 4 agujeros en la pared según el tamaño de la tabla 1, coloca el perno de expansión Φ7.5*40, coloca la caja para que coincida con los agujeros y usa el perno para sujetar. (Figura 3)

2Instalaciones montadas en postes

Fijar 1 juego del anillo del poste al poste de telecomunicaciones (Figura 4)

3.La estructura aérea

Atar los dos instalados en el chasis de la cabeza superior colgada en el alambre, y luego atornillado, evitar que la caja se caiga. (Figura 5)

Imagen 3 Instalación en pared Imagen 4 Instalación en poste

Imagen 5 La estructura aérea
