Proyecto de conector rápido G652D/G657A1/G657A2 de fibra SC UPC/APC FTTH

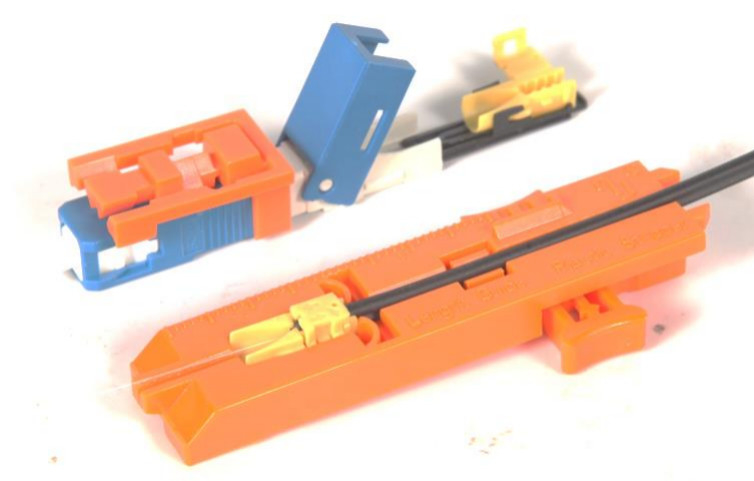

El conector rápido DA-PFC-50K

Esta especificación define las características del conector de campo instalado SC UPC/APC con fibra G652D/G657A1/G657A2 en una ferrule SC UPC/APC prepolida.Este conector de instalación de campo es producido por Dawnergy que está diseñado para ser utilizado con el cable de caída de mariposa de 3.0 mm x 2.0 mm de tamaño.

Características

• Fibra pre-terminada en la ferrule, sin epoxi, curado y pulido
• Rendimiento óptico estable y rendimiento medioambiental fiable
• Rentable y fácil de usar, tiempo de terminación con Tripping y herramienta de corte
• Rediseño de bajo coste, precio competitivo

Aplicaciones

• Proyecto FTTH

Dibujo del conector

Dibujo de cables

El contorno del cable de caída plana de 2x3 mm y del cable simplex de 3,0 mm de la mariposa montada es el siguiente:

Construcción

Es aceptable que el cliente etiquete su logotipo o nombre de la empresa, etc., mediante marcado con láser en la superficie del conector.El color estándar del cuerpo principal del conector es verde/azul

Especificación

Parámetros	Especificación
El cable aplicable	3.0 x 2,0 mm de cable de caída y de 3 mm de cable redondo
Tipo de fibra	Se aplicará el método de ensayo de las pruebas de ensayo.
longitud de onda de trabajo	1310 nm, 1490 nm y 1550 nm
Diámetro del revestimiento	250um
Duración de la fibra
Pérdida de inserción	Max.≤0,5 dB, típico≤0,3 dB
Pérdida de retorno	El valor máximo de APC ≤ 50 dB, típico ≤ 55 dB UPC máximo ≤ 40 dB, típico ≤ 45 dB
Geometría 3D	Cumple con la norma CEI
Características de la parte final de la ferrule	Una zona sin arañazos a 400X
Resistencia a la tracción	> 25N
Tiempo medio de montaje	≤ 3 minutos
Número de reutilizaciones	≥ 5 veces
Temperatura de funcionamiento (°C)	-20 ~ +75
Temperatura de almacenamiento (°C)	-40 ~ +85
Tiempo de vida	≥ 10 años

Herramienta de guía

Cada conector rápido de 50 pcs tiene una herramienta de guía

Paquete

1. 5 pcs en una pequeña caja de ampollas, 10 ampollas en una caja interior.

Una pequeña caja de ampollas Incluye:

5 conectores rápidos

Manual del usuario 1pc

2. 1,000pcs en una caja grande
