Componentes pasivos de la fibra óptica
>
|
| Lugar de origen | China |
| Nombre de la marca | Dawnergy |
| Certificación | NA |
| Número de modelo | NSN |

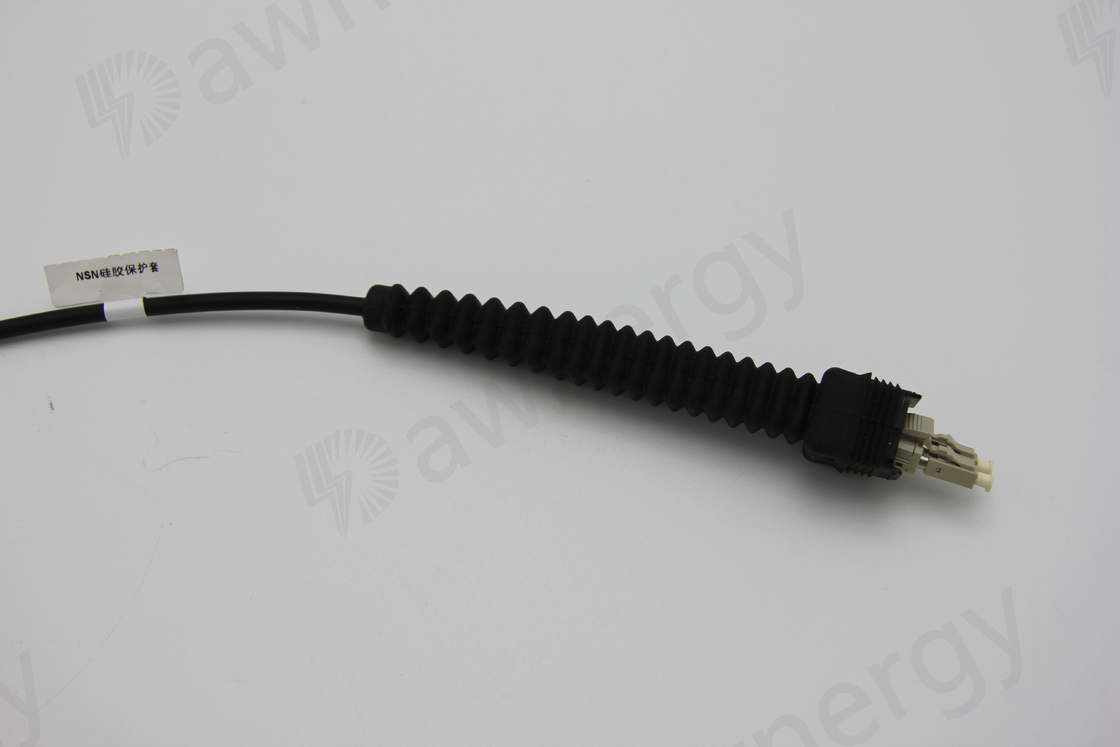

El conector a prueba de agua FTTA y FTTH son conectores terminados en fábrica, sellados y endurecidos por el medio ambiente para reducir el costo y el tiempo de despliegue de los cables de caída en las redes de acceso óptico.El patchcord está específicamente diseñado para reducir significativamente la instalación de cable de caída requerida y es compatible con el dispositivo activoEl patchcord proporciona una solución de conexión robusta y sellada para la conectividad FTTA y FTTH.
Especificaciones del cordón de parche
| Parámetros | Especificaciones |
| Tipo de conector | Conector a prueba de agua FTTA y FTTH |
| Tipo de fibra | SM o MM |
| Núcleo de fibra | 1,2,4 ~ 24 |
| Pérdida de inserción (dB) | Depende del tipo de conector a prueba de agua |
| Material de la chaqueta exterior | LSZH, PE, PVC, PA, TPU o personalizado |
| Duración del cable (m) | Personalizado |
| Temperatura de funcionamiento (°C) | -40 ~ +70 |
| Duración del cordón de parche Tolerancia | |
| Duración total (L) (m) | Duración de la tolerancia (cm) |
0| +10/-0 |
|
20| +15/-0 |
|
| L> 40 | +0,5%L/-0 |
5.0mm Cables para exterioresEspecificaciones
| Número de cables | Diámetro de la vaina exterior (mm) | Peso (kg) | Resistencia a la tracción mínima (N) | Carga de trituración mínima (N/100 mm) | Radius mínimo de flexión (mm) | Temperatura de almacenamiento (°C) | |||
| 1 ~ 2 | 5.0 ± 0.2 | 30 | A corto plazo | A largo plazo | A corto plazo | A largo plazo | A corto plazo | A largo plazo | -20 ~ +70 |
| 800 | 400 | 2000 | 1000 | 20D | 10D | ||||
7.0mm Cable para el exterior de blindajeEspecificaciones
| Número de cables | Diámetro de la vaina exterior (mm) | Peso (kg) | Resistencia a la tracción mínima (N) | Carga de trituración mínima (N/100 mm) | Radius mínimo de flexión (mm) | Temperatura de almacenamiento (°C) | |||
| 1 ~ 4 | 7.0 ± 0.3 | 68 | A corto plazo | A largo plazo | A corto plazo | A largo plazo | A corto plazo | A largo plazo | -20 ~ +70 |
| 600 | 1000 | 2000 | 3000 | 20D | 10D | ||||
7.0mm Cables para exterioresEspecificaciones
| Número de cables | Diámetro de la vaina exterior (mm) | Peso (kg) | Resistencia a la tracción mínima (N) | Carga de trituración mínima (N/100 mm) | Radius mínimo de flexión (mm) | Temperatura de almacenamiento (°C) | |||
| 1 ~ 4 | 7.0 ± 0.3 | 50 | A corto plazo | A largo plazo | A corto plazo | A largo plazo | A corto plazo | A largo plazo | -20 ~ +70 |
| 1000 | 600 | 2000 | 1000 | 20D | 10D | ||||
Características ópticas
| Punto de trabajo | Parámetro | Referencia | |
| Modo único | Módulo multimodo | ||
| Pérdida de inserción | El valor máximo ≤ 0,3 dB | El valor máximo ≤ 0,3 dB | Se aplican los siguientes requisitos: |
| Pérdida de retorno |
≥ 60 dB (APC) ≥ 50 dB (UPC) |
≥ 30 dB (UPC) | Se aplican los siguientes requisitos: |
Geometría de la cara final
| Punto de trabajo | UPC | El APC |
| Radio de curvatura (mm) | 7 ~ 25 | Entre 5 y 12 |
| Altura de la fibra (nm) | -100 ~ 100 | -100 ~ 100 |
| Desviación del ápice (um) | 0 ~ 50 | 0 ~ 50 |
| Ángulo de las partidas (°) | 8 ± 0.2 | |
| Error clave (°) | 0.2 máximo |
Referencia de las condiciones de ensayo
Embalaje (envuelto en película fina y envasado en cartón)
