Especificaciones
Identificación | El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | ||
Aplicación | Cables ópticos de conducción y cable óptico enterrado directo | ||

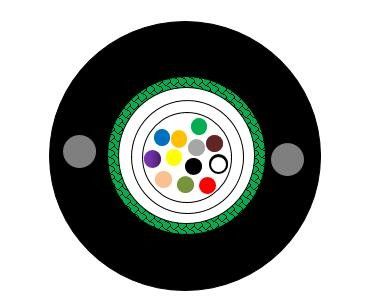

Configuración |
| ||
Rango de temperatura | Almacenamiento y transporte -40 a +60 °C | Instalación -20 a +60 °C | Operación -40 a +60 °C |
Las normas | Se trata de una serie de medidas que se aplican a las empresas de la Unión Europea, incluidas las empresas de la Unión Europea. | ||
Número de especificación. | Se aplicará el procedimiento siguiente: | ||
Referencia del cliente | Norma común |
Las dimensiones
Número de fibras | 12 | |
Tubos sueltos x fibras | 1x12 | |
Los tubos sueltos/Dummies | 1 / 0 | |
Diámetro exterior | En el caso de los | 8.1 ± 0.5 |
Peso | En kg | 93±15% |
Nota: el grosor de la envolvente no tiene en cuenta la porción de la cuerda rígida, los tamaños y los valores sin tolerancias son valores nominales
Propiedades mecánicas
Carga de tracción máxima | A corto plazo: 1500N; a largo plazo: 600N | ||
Resistencia al aplastamiento / 10 cm | A corto plazo:1000N; a largo plazo:300N | ||
Radius de curvatura (instalación) | 20x cable Ø | ||
Radius de flexión (operación) | 10x cable Ø |
Ver punto 6: Métodos de ensayo
Marcado
Fibra óptica
Estándar | La UIT-T G.657A1®R10 y R10 | ||
Optos | Atenuación de la fibra | @ 1310 nm Se aplican las siguientes medidas: | @ 1550 nm Se aplican las siguientes medidas: |
Diámetro del campo de modo (MFD) | (8,6 ~ 9,2) ± 0,4 μm @ 1310 nm | ||
longitud de onda de dispersión cero | 1300 ~ 1324 nm | ||
Pendiente de dispersión cero | Se aplican las siguientes medidas: | ||
Dispersión en modo de polarización (PMD) | Se aplican las siguientes medidas: | ||
longitud de onda de corte del cable | ≤ 1260 nm | ||
Pérdida de flexión macro | @1550 nm ≤ 0,25 dB ≤ 0,75 dB | @1625 nm ≤ 1,0 dB ≤ 1,5 dB | |
Geométrica | Diámetro del revestimiento | 125 ± 0,7 μm | |
Erro de concentricidad del núcleo/clad | ≤ 0,5 μm | ||
Revestimiento no circular | ≤ 1,0% | ||
Mecánica | Prueba de esfuerzo | ≥ 0,69 Gpa |
Métodos de ensayo
Prueba | Condiciones | Criterios de aceptación |
Resistencia a la tracción | Resistencia a la tracción: véase el punto 3. |
|
Resistencia al aplastamiento | Aplastamiento: véase el punto 3 |
|
Impacto | Energía de impacto: 5 J |
|
Torsión | Duración de la muestra: 2 m |
|
Curva repetida | Radius de flexión: 20x el cable Ø |
|
Ciclos de temperatura | -40°C→ +60°C |
|
Penetración del agua | Duración de la muestra: 3 m |
|
Todas las mediciones ópticas a 1550 nm (G652D) o 1300 nm (OM2/OM3/OM4)
Logística
Tipo de cable | Duración Las normas de seguridad | 4 kilómetros -5% / +5% |
D*d*B en cm |
El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad. | Tipo de tambor Las dimensiones Peso | De madera 105*50*75cm 430 kg de peso |
Las dimensiones, incluida la protección. Valores indicativos, tamaños y pesos reales del tambor pueden desviarse.
