| Lugar de origen | China. |
| Nombre de la marca | Dawnergy |
| Certificación | CE/TELCORDIA |
| Número de modelo | GYTS-12/24/48/96/144 G652D: el número de unidades de producción y el número de unidades de producció |
Los cables ofrecidos están diseñados, fabricados y probados de acuerdo con las siguientes normas:
| Se trata de una serie de medidas que se aplican a las empresas. | Cables de fibra óptica-parte 1-1: especificación genérica-general |
| Se trata de una serie de medidas que se aplican a las empresas. | Cables de fibra óptica - Parte 1-2: Especificación genérica - Procedimiento básico de ensayo del cable óptico |
| Las condiciones de los productos deben ser: | Cables de fibra óptica - Parte 3: especificación seccional - Cables para exteriores |
3Identificación del cable
2.1 Código de color de las fibras
| - No, no es así. | 1 | 2 | 3 | 4 | 5 | 6 |
| El color | El azul | Naranja | El verde | Marrón | Es gris. | Blanco |
| - No, no es así. | 7 | 8 | 9 | 10 | 11 | 12 |
| El color | El rojo | Negro | Amarillo | Violeta | Color rosa | Agua |
2.2 Código de color del tubo suelto (LT) y de la varilla de relleno (FR)
| Número de fibras | El elemento no. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | El LT | El LT | En el caso de los Estados miembros | En el caso de los Estados miembros | En el caso de los Estados miembros | |||||||
| 24 | El LT | El LT | El LT | El LT | En el caso de los Estados miembros | |||||||
| 48 | El LT | El LT | El LT | El LT | En el caso de los Estados miembros | |||||||
| 96 | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT | ||||
| 144 | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT | El LT |
LT significa tubo suelto; FR significa varilla de llenado

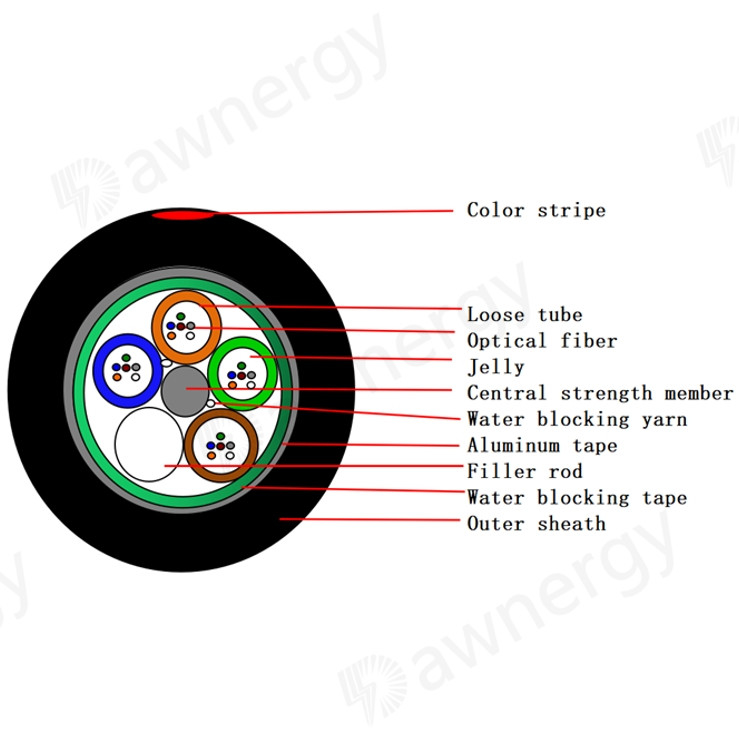

| Punto de trabajo | Contenido | Valor | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Tubo suelto | Número | 2 | 4 | 4 | 8 | 12 |
| Diámetro exterior (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| El espesor ((mm) | 0.3 | |||||
| El material | PBT | |||||
| Bloqueo del agua | Compuesto de llenado de tubos | |||||
| El relleno | El material | El PP | ||||
| Número | 3 | 1 | 1 | 0 | 0 | |
|
Número máximo de fibras por tubo |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Miembro de la fuerza central | El material | De acero | ||||
| Diámetro (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Diámetro de la capa de PE (mm) | - | - | - | 3.6 | 6.2 | |
| Bloqueo del agua | El material | Los demás tejidos de poliéster | ||||
| Cubierta exterior | El material | El HDPE | ||||
| El color | Negro | |||||
| El espesor (mm) | 1.7 ± 0.2 | |||||
| Diámetro del cable (mm) Aproximado | 9.8 ± 0.3 | 9.8 ± 0.3 | 10.4 ± 0.3 | 12.4 ± 0.3 | 15.0 ± 0.3 | |
| Peso del cable ((kg/km) Aproximadamente. | 80 ± 5% | 84 ± 5% | 96 ± 5% | 143 ± 5% | 199 ± 5% | |
5. Rendimiento de la fibra óptica cableada
El rendimiento de la fibra óptica cableada (ITU-T Rec. G.652D)
| Punto de trabajo | Especificación |
| Tipo de fibra | Modo único |
| Materiales de fibra | Silicio dopado |
|
Coeficiente de atenuación @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| longitud de onda de corte del cable | ️ ≤ 1260 nm |
| longitud de onda de dispersión cero | 1300 ~ 1324 nm |
| Pendiente de dispersión cero | ¥≤ 0,092 ps/nm2.km) |
| DPMD | ¥≤0,2 ps/km1/2 |
| Diámetro del campo de modo @ 1310 nm | 8.7 ~ 9.5 um |
| Error de concentricidad del núcleo / revestimiento | ¥≤ 0,6 μm |
| Diámetro del revestimiento | 125 ± 1 mm |
| Revestimiento no circular | ¥≤1,0% |
| Diámetro del revestimiento primario | 250 ± 15 mm |
6. Rendimiento del cable de fibra óptica
6.1 Radio de flexión del cable: 10 x diámetro del cable (estático)
20 x diámetro del cable (dinámico)
6.2 Rango de temperatura de aplicación
| Rango de temperatura de funcionamiento | : -40oC a + 70oC. Las |
| Rango de temperatura de almacenamiento y transporte | : -40oC a + 70oC. Las |
| Rango de temperatura de la instalación | : -40oC a + 70oC. Las |
6.3 Prueba de las prestaciones mecánicas y ambientales
| S/N | Punto de trabajo | Método de ensayo | Condición de aceptación |
| 1 | Resistencia a la tracción IEC 794-1-E1 |
- Carga: 1500 N Duración del cable bajo carga: 50 m - Tiempo de carga: ≥ 1 minuto. |
-Cambio de pérdida ≤ 0,1 dB@1550 nm después del ensayo - Deformación de las fibras ≤ 0,6% - No hay ruptura de fibra ni daño en la vaina. |
|
2 |
Prueba de aplastamiento IEC 794-1-E3 |
- Carga: 1000 N/100 mm - Tiempo de carga: ≥ 1 minuto. |
-Cambio de pérdida ≤ 0,1 dB@1550 nm después del ensayo - No hay ruptura de fibra ni daño en la vaina. |
|
3 |
Prueba de impacto IEC60794-1-21-E4 |
- Alturas de impacto: 1 metro. - Peso de impacto: 20 J -Puntos de impacto: 3 - Tiempos por punto: 1 -Radius: 300 mm. -No puedo. |
-Cambio de pérdida ≤ 0,1 dB@1550 nm - No hay ruptura de fibra ni daño en la vaina. |
|
4 |
Se aplican las siguientes medidas: |
- Carga: 150 N -Tasa de flexión: 2 segundos por ciclo - Número de ciclo: 25 |
- Cambio de pérdida ≤ 0,1 dB @1550 nm - No hay ruptura de fibra ni daño en la vaina. |
|
5 |
Torsión Se aplican los siguientes requisitos: |
- Largo: 1m - Carga: 150 N - Ángulo de giro: ± 90° - Número de ciclos: 10 |
-Variación de pérdida ≤ 0,1 dB @1550 nm - No hay ruptura de fibra ni daño en la vaina. |
|
6 |
Prueba de penetración del agua IEC 794-1-F5B |
- Alturas del agua: 1 m. -Duración de la muestra: 3 m - Tiempo de prueba: 24 horas |
- No habrá fugas de agua desde el extremo opuesto del cable. |
|
7 |
Prueba de ciclo de temperatura IEC 794-1-F1 |
- Paso de temperatura: +20°C→-40°C→+70°C→+20 °C - Tiempo por cada paso: 12 horas - Número de ciclos: 2 |
- Cambio de pérdida ≤ 0,05 dB @ 1550 nm - No hay ruptura de fibra ni daño en la vaina. - No hay daños en la vaina. |
|
8 |
Flujo compuesto IEC 794-1-E14 |
-Duración de la muestra: 30 cm. -Tiempo: 70°C ± 2°C - Tiempo: 24 horas |
- No hay flujo compuesto. |
7.1 Cada longitud de cable ha sido enrollada en un tambor de hierro de madera.
7.2 La longitud estándar del tambor es de 4000 m ± 2% o según el pedido del cliente
7.3 cubierto por una lámina de plástico.
7.4 Sellado por fuertes trenzas de madera.
7.5 Se reservarán al menos 3 m del extremo interior del cable para el ensayo.
Nota: El valor D contiene la dimensión del sello.
