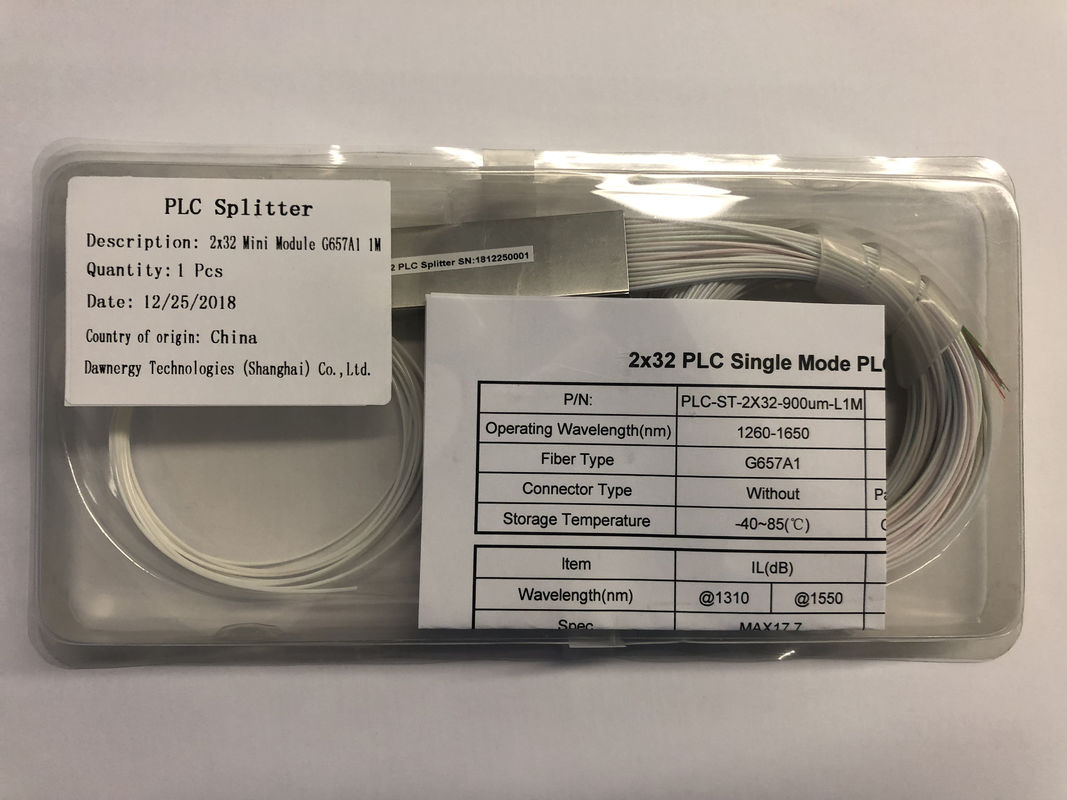

2X32 MINI MODULO FIBRA ÓTICA PLC SPLITTER sin conector TELCORDIA 1209&1201 estándar baja pérdida alta confiabilidad
Un 2x32 Mini Tipo Fibra PLC Splitter sin conectores se refiere a un componente óptico pasivo utilizado en redes de fibra óptica para dividir una sola señal óptica en múltiples salidas.el divisor tiene una relación de división de 2:32, lo que significa que toma una entrada y la divide en 32 fibras de salida.
El "Tipo Mini" indica que este divisor está diseñado para ser compacto y ahorrar espacio.Se utiliza comúnmente en situaciones en las que se necesita una conexión de fibra óptica de alta densidad en un espacio limitado.
El término "sin conectores" significa que el divisor no viene con conectores prefijados en sus fibras de entrada o salida.Esto permite flexibilidad para que el usuario elija e instale los conectores adecuados en función de sus requisitos específicos.
Parámetros | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Duración de onda de funcionamiento (nm) | 1260 a 1650 | ||||||
Pérdida de inserción (dB) | Típico | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
El número máximo (P/S) | 3.8/4.0 | 7.2/7. ¿Qué quieres decir?4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21. ¿Qué quieres decir?0 | |
Uniformidad (dB) | Típico | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
- ¿ Qué es? | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
PDL (dB) | Típico | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
- ¿ Qué es? | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
Pérdida de retorno (dB) | En el minuto. | 55 | |||||
Directividad (db) | En el minuto. | 55 | |||||
Duración de la fibra (m) | 1 (+/- 0,05) o especificado por el cliente | ||||||
Tipo de fibra | ITU-T G657A1 o especificado por el cliente | ||||||
DLW (dB) | Típico | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
- ¿ Qué es? | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
TDL (dB) (-40 ~ 85 °C) | Típico | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
- ¿ Qué es? | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Temperatura de funcionamiento (°C) | -40 ~ 85 | ||||||
Temperatura de almacenamiento (°C) | -40 ~ 85 | ||||||
Tamaño del embalaje (mm) | Las partes de la caja | 40x4x4 | 50x7x4 | 60x12x4 | |||
Módulo pequeño | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
Tipo de casete | 100x80x10 | 120x80x18 | |||||
Parámetros | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
Duración de onda de funcionamiento (nm) | 1260 a 1650 | ||||||
Pérdida de inserción (dB) | Típico | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
El número máximo (P/S) | 3.9/4.2 | 7.5 / 7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21. ¿Qué quieres decir?5 | |
Uniformidad (dB) | Típico | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
- ¿ Qué es? | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
PDL (dB) | Típico | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
- ¿ Qué es? | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
Pérdida de retorno (dB) | En el minuto. | 55 | |||||
Directividad (db) | En el minuto. | 55 | |||||
Duración de la fibra (m) | 1 +/- 0,05 o especificado por el cliente | ||||||
Tipo de fibra | ITU-T G657A1 o especificado por el cliente | ||||||
DLW (dB) | Típico | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
- ¿ Qué es? | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
TDL (dB) (-40 ~ 85 °C) | Típico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
- ¿ Qué es? | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
Temperatura de funcionamiento (°C) | -40 ~ 85 | ||||||
Temperatura de almacenamiento (°C) | -40 ~ 85 | ||||||
Tamaño del embalaje (mm) | Las partes de la caja | 50x7x4 | 60x7x4 | 70x12x4 | |||
Módulo pequeño | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
Tipo de casete | 100x80x10 | 120x80x18 | |||||
Nota: 1. Las mediciones se realizan a temperatura ambiente. En las especificaciones anteriores se excluye la pérdida de conectores. | |||||||
2. S=grado estándar, P=grado premium |
