Gabinete al aire libre de las telecomunicaciones de DA-OC-5G
  • Gabinete al aire libre de las telecomunicaciones de DA-OC-5G
  • Gabinete al aire libre de las telecomunicaciones de DA-OC-5G

Gabinete al aire libre de las telecomunicaciones de DA-OC-5G

Lugar de origen CHINA
Nombre de la marca DAWNERGY
Certificación CE
Número de modelo DA-OC-5G
Detalles del producto
Producto:
Gabinete al aire libre de las telecomunicaciones
Uso:
Comunicación inalámbrica
Cámara de enfriamiento:
Fan
Protección:
IP55
Batería:
12V 150AH 4pcs
dispositivo:
los dispositivos de 19 pulgadas se pueden instalar dentro
Alta luz:

19" gabinete al aire libre de las telecomunicaciones

,

Gabinete al aire libre de las telecomunicaciones IEC60529

,

Gabinete de la telecomunicación IP55

Pago y términos de envío
Cantidad de orden mínima
10
Precio
1228
Detalles de empaquetado
Caja de madera
Condiciones de pago
T/T
Capacidad de la fuente
100 POR DÍA
Descripción del producto

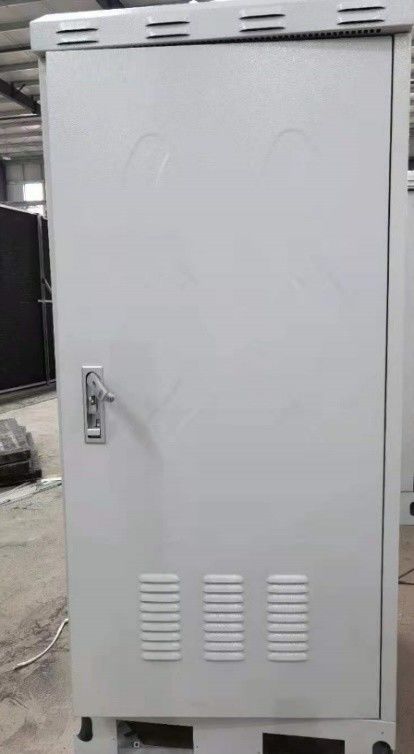

Gabinete al aire libre de DA-OC-5G

Las series del DA-OC-5G de Dawnergy son gabinetes al aire libre diseñados modulares para el equipo de comunicación inalámbrico. Son ofrecidas por la configuración flexible, la junta rápida y la extensión fácil.



Características

  • La instalación se basa en 19" diseño estándar de la estructura, con el espacio de la instalación 26U, con buena flexibilidad de la instalación
  • Deslizar el tipo instalación del carril, fácil mantener
  • La clase IP55 de la protección, protege el equipo interno contra la mala interferencia externa del ambiente
  • Estructura del bocadillo; Las capas internas y externas son placas de metal, y la capa media es la capa del aislamiento de 10m m, que puede prevenir con eficacia la subida de la temperatura causada por la radiación solar
  • El gabinete adopta la estructura de la soldadura del cuerpo principal y de la asamblea parcial para asegurar la protección
  • La cerradura de puerta adopta la cerradura impermeable especial para el gabinete al aire libre, y la estructura de fijación de tres puntos proporciona la protección confiable de la seguridad para el gabinete
  • La puerta de gabinete adopta la estructura a prueba de viento
  • El gabinete adopta el equipo de la ventilación del industrial-grado, con funcionamiento estable y confiable de la disipación de calor, larga vida, diseño razonable del tubo de aire y la buenos ventilación y efecto de la disipación de calor
  • La fan está instalada en el top del gabinete en la posición media, que puede reducir con eficacia la temperatura emitida por el equipo principal, y mejora la seguridad del equipo
  • El sistema que pone a tierra es seguro y confiable
  • El tornillo de la instalación del gabinete se coloca dentro del gabinete, que es confiable contra hurto
  • El cable adentro y hacia fuera de la parte inferior del gabinete adopta la junta impermeable para realizar con eficacia impermeable y a prueba de polvo
  • El gabinete está instalado en la tierra



Usos

  • FTTH
  • 4G/5G
  • Comunicación inalámbrica



Especificaciones del gabinete

Artículo Especificaciones
Dimensiones (W x D x H) (milímetros) 650 x 650 x1500 (base incluyendo)
Entrada del voltaje CA el 230V±10%
Color Gris
Grado del IP IP55
Estándar del código del IP IEC60529
Montaje de la opción Piso-soporte
Material De acero galvanizada (de una sola capa)
Opción de enfriamiento Fan de DC48V con el termóstato (cuando la temperatura en el gabinete excede 40℃, la fan actuará automáticamente)
Termóstato KSD301
Interruptor de la puerta Robot PS056-01N-200 de Deek
Tipo del agujero del soporte de estante Perforaciones rectangulares M6
Iluminación lámparas de 48V 3W LED
Protección contra la luz Capacidad de flujo máximo: 40kA, nivel de la protección: 1500V, tiempo de respuesta: < 25nS="">
Requisitos ambientales
Temperatura ambiente -20℃ ~ 45℃
Temperatura de almacenamiento -40℃~70℃
Humedad relativa interna del gabinete el ≤85% (+30℃)
Humedad del almacenamiento el 0~100%
Presión atmosférica 70~106KPa







Paquete estándar del gabinete al aire libre

No. Nombre Unidad Cantidad
1 Llave pedazo 2
2 Nuez cuadrada fije 10
3 Tornillo fije 10
4 Perno de extensión M12 fije 4
5 Masilla de aislamiento Kilogramo 1



Sistema eléctrico integrado

el sistema eléctrico integrado se compone de un bastidor del motor, de un módulo de supervisión y de un módulo del rectificador; El sistema eléctrico tiene función de distribución de la corriente continua, supervisión del poder para proporcionar la ayuda para la entrada de señal externa, función de transferencia de la comunicación y la detección de AC-DC, el control del contactor y otras funciones, el funcionamiento entero de la máquina es estables, factibilidad es fuertes, pueden ser sistema operativo del software del fondo.Gabinete al aire libre de las telecomunicaciones de DA-OC-5G 0



Especificaciones

Módulo del rectificador Supervisión del módulo Distribución de poder Nota
GPR4830B1 GPM48R

Distribución de la corriente ALTERNA:

Entrada trifilar la monofásico, disyuntor bipolar del poder total (50A)



Distribución de la corriente continua:

Interruptor de batería: 100A/1P *1

Un poder abajo: 63A/1P *3

Poder secundario abajo: 16A/1P*2



Módulo del rectificador (mínimo 2, máximo 5)



Dimensión (milímetros)

Gabinete al aire libre de las telecomunicaciones de DA-OC-5G 1



Especificaciones del módulo del rectificador GPR4830B1

Artículo Unidad Mínimo. Típico Máximo.
Voltaje de entrada de la CA VAC 90 220 290
La CA entró frecuencia del voltaje Herzios 45 50 65
Factor de la energía entrada   0,99
Gama del voltaje de salida VDC 42 54 58
Corriente de salida 0 30
Exactitud de la estabilización del voltaje de salida       el ±1%
Pico-pico Vp-p milivoltio     200
De potencia de salida W 0 1600
W 0 800
Eficacia de salida % 91
% 83
Protección entrada de la sobretensión VAC 288 305
Punto de relanzamiento entrado de la protección de la sobretensión VAC 285
Protección entrada del undervoltage VAC     80
Punto de relanzamiento entrado de la protección del undervoltage VAC     90
Punto de la protección de la sobretensión de la salida V 58,5 59 61,5
Corriente de salida que limita la protección 32 33 34



Supervisión de la función del módulo

Función Instrucciones
La función superior del control remoto del ordenador a la unidad de supervisión El ordenador superior puede investigar, fijar y controlar la supervisión de sistema remotamente en cualquier momento para realizar la función de “tres remotos”
Supervisión del módulo a la gestión del módulo del rectificador El módulo de supervisión envía comando del ajuste del control o comando de la adquisición del parámetro al módulo con la comunicación RS485
Gestión de la batería Gestión “de la baja tensión de la batería, batería bajo poder, gestión de la carga de flotación de la batería, remuneración de temperatura”
Supervise la función de gestión de salida de sistema Sistemas de la inspección y de control
Función de indicador del LED La señal indica
Exhibición del LCD Menú a fijar, modificarse



Batería



Gabinete al aire libre de las telecomunicaciones de DA-OC-5G 2

Características

  • Gama de la capacidad: 33~250ah
  • Gama del voltaje: 6v/12v
  • Tarifa baja de la autodescarga: 25℃, menos el de 2% por mes
  • Vida de diseño larga: 25℃, 6v 15years; 12v, 10years
  • Alta tarifa de reacción de aislamiento: más el de 98%
  • Alcance del ambiente aplicable: -15℃~50℃
  • Gama de temperaturas de funcionamiento: - 20℃~50℃
  • Temperatura de funcionamiento recomendada: 25℃

Especificaciones

Voltaje normal (v)

Capacidad clasificada (ah)

20hours/25℃

Aproximadamente peso (kilogramos) Dimensión (milímetros)
12 200 54 522 (l) x 240 (w) x 230 (h)
